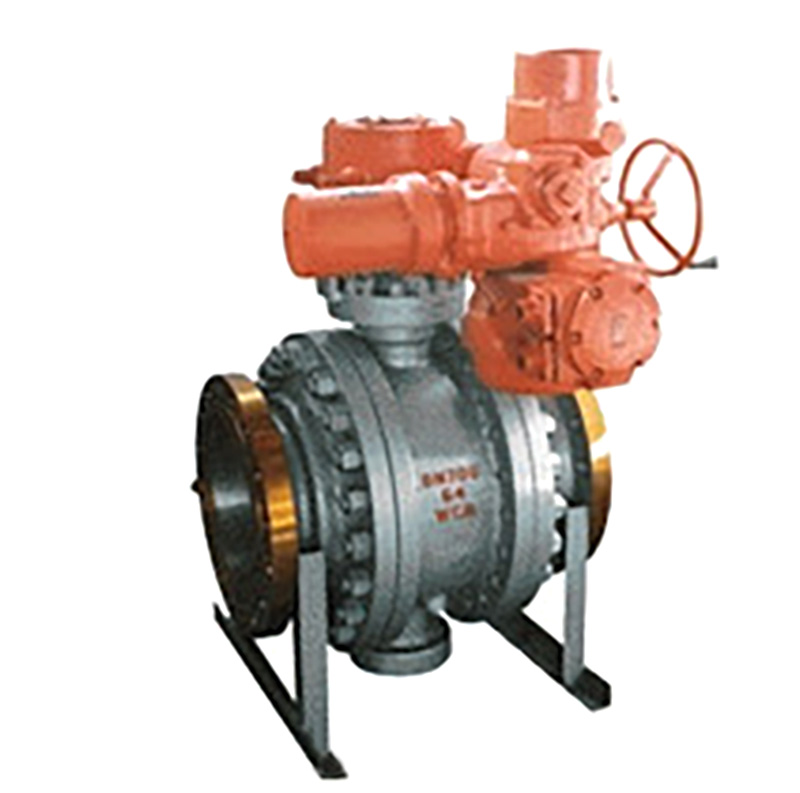

Q947F电动三片式固定球阀

产品介绍


电动三片式固定球阀Q947型是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

电动三片式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

电动三片式固定球阀属于部分回转系列，部分回转型阀门电动装置适用天蝶阀、球阀、旋塞阀和风门档板等做90°回转的阀门。Q为一体式，DQW为叠加式（DZW电装加二级减速器）。用以控制阀门的开启、关闭和调节，可远距离控制，也可现场操作。广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。

PN1.6MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840
