产品介绍


产品概述：

一、主要结构形式：

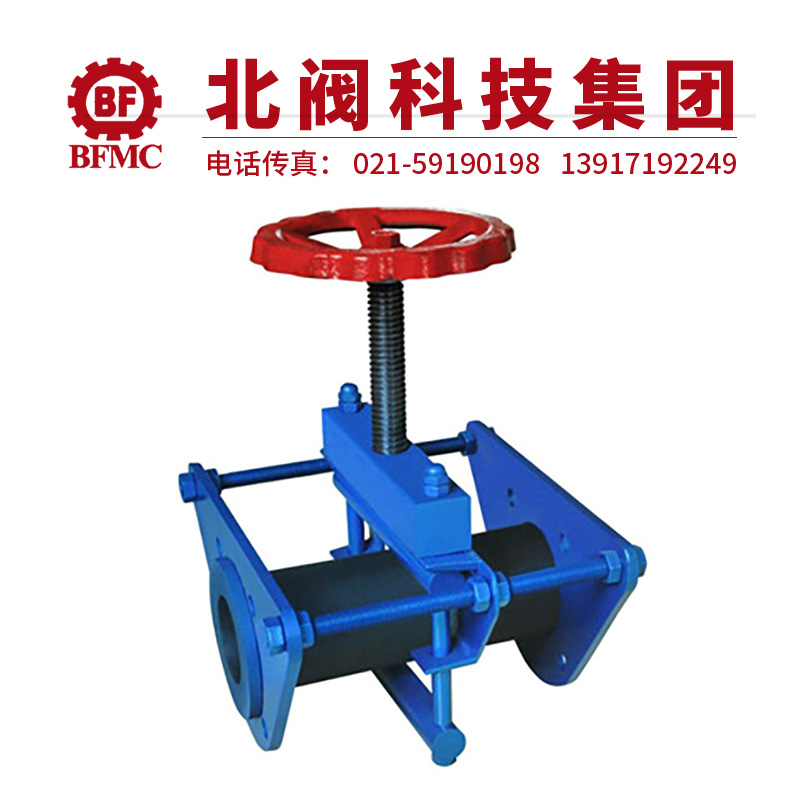

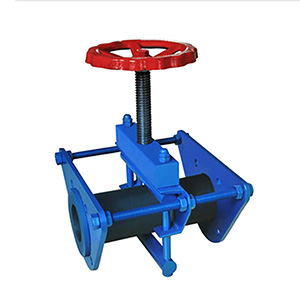

GJ41X手动奥衬管夹阀由阀体、橡胶套管、阀杆、上下压板、拉杆、气动头等零件组成。

二、工作原理：

当顺针时转动手轮时，使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭，反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。

三、注意事项

因橡胶管套承压力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭点。切勿尽力及多人辅助，禁用其他开具开闭。

四、安装及维护：

(1)、本阀门在管道上任意安装，没有介质流向限制。

(2)、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀**需要更换的零件，一旦更换了胶管，阀门就像新阀门一样，本阀门很少需要其他零件库存。

主要性能规范：

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

连接尺寸表：
