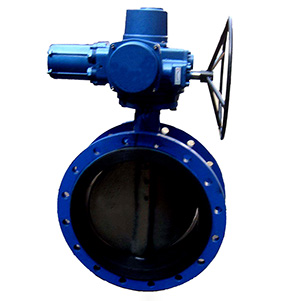

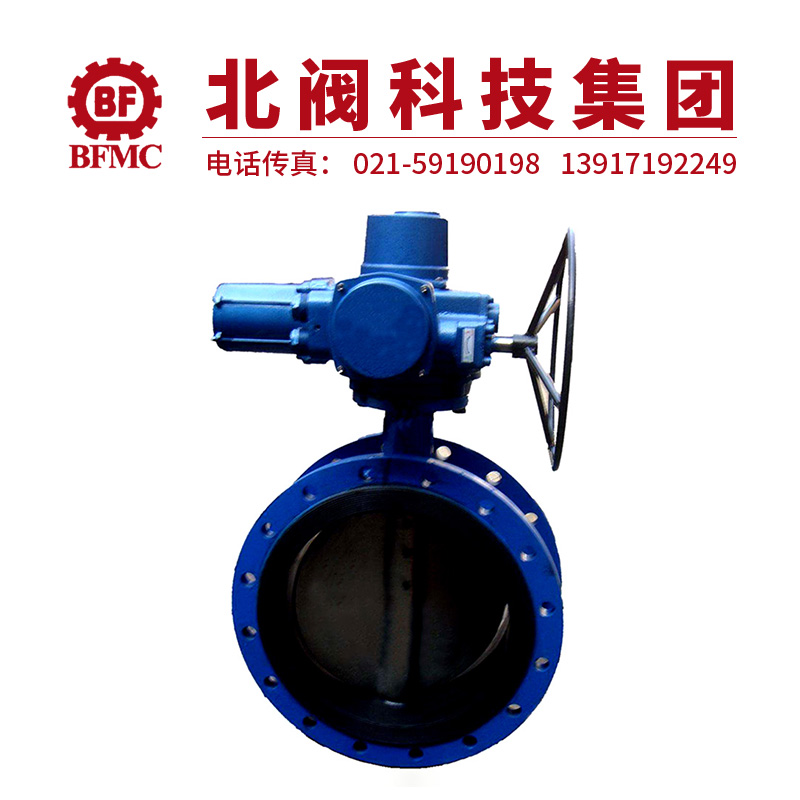

D941J电动全衬胶蝶阀

产品介绍

D941J型电动法兰式衬胶蝶阀概述：

电动软密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。电动衬胶蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质（全衬胶、半衬胶、全衬氟及不锈钢）的蝶板，以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。
电动衬胶蝶阀可以广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。同类产品还有电动法兰式软密封蝶阀。

电动法兰式衬胶蝶阀工作原理：

电动软密封蝶阀是由角行程电动执行机构（0~90°部分回转）和软密封蝶阀整体通过机械连接，经过安装调试后共同组成。根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。

D941J型电动法兰式衬胶蝶阀特点：

1、密封副材料选用不锈钢和丁耐油橡胶配对，使用寿命长。

2、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

3、蝶板采用框架结构，强度高，过流面积大，流阻小。

4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

5、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

D941J电动法兰式衬胶蝶阀连接尺寸：

D941	X J JE	—		6 10	C（P·R·Z）连接尺寸
通径(DN)			L			D1	D	Z-Φd	H	H0	A	B	D0	Wt/kg
50			108			125	165	4-18	82.5	443	125	125	80	51
65			112			145	185	4-18	92.5	463	125	125	80	62
80			114			160	200	8-18	100	483	125	125	80	73.5
100			127			180	220	8-18	110	498	125	125	80	87
125			140			210	250	8-18	125	682	325	245	150	98
150			140			240	285	8-22	142.5	736	325	245	150	102
200			152			295	340	8-22	170	800	325	245	150	150
250			165			350	395	12-22	192.5	895	363	313	200	170
300			178			400	445	12-22	222.5	956	363	313	200	220
350			190			460	505	16-22	252.5	1029	363	313	250	350
400			216			515	565	16-26	282.5	1103	363	313	250	430
450			222			565	615	20-26	307.5	1280	465	439	300	550
500			229			620	670	20-26	335	1186	546	431	360	580
600			267			725	780	20-30	390	1321	546	556	360	850
700			430			840	895	24-30	420	1431	546	556	360	950
800			470			950	1015	24-33	477.5	1542	546	556	360	1150
900			510			1050	1115	28-33	1117.5	1800	617	706	360	1750
1000			550			1160	1230	28-36	582.5	2363	632	706	360	2100
1200			630			1380	1455	32-39	692.5	2583	632	706	360	2580
