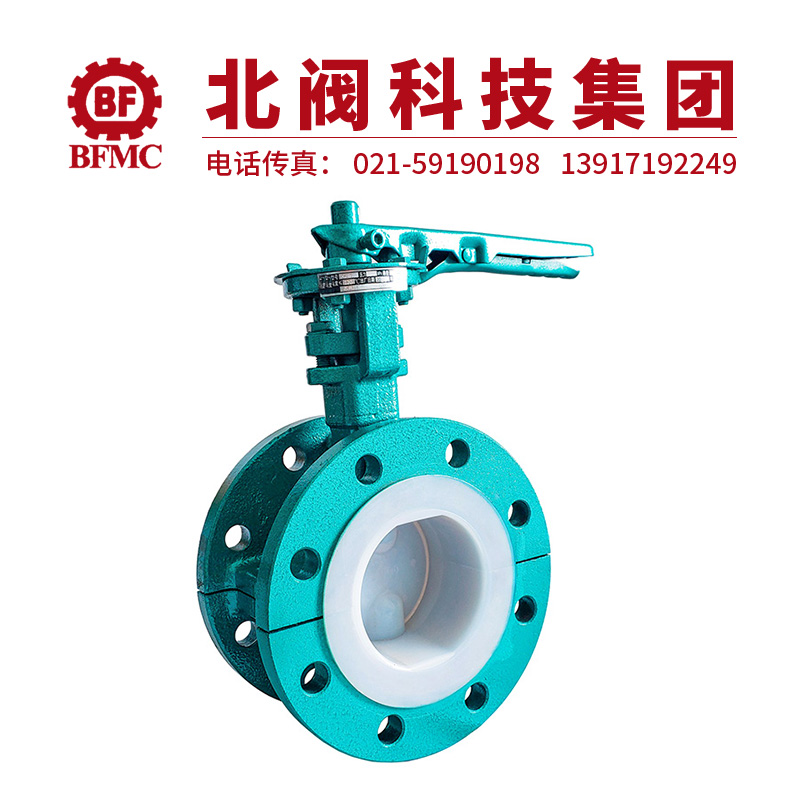

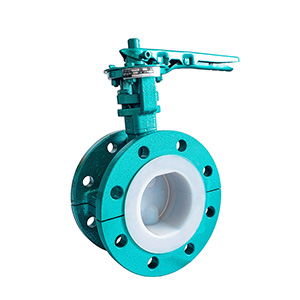

D41F46手柄法兰式衬氟蝶阀手柄衬氟法兰蝶阀

产品介绍


产品概述：

D41F46手柄法兰式衬氟蝶阀为法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的密封良好，具有严密的密封性能，超长的使用寿命。

结构特点:

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载弹性密封，**保证了阀门内、外的密封良好；
（1）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
（2）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
（3）轴的径向采用O型圈与金属垫的组合；
（4）阀座镶在有弹性条的阀体槽内；
4、采用可调性弹子定位，定位准确，结构简单。

连接尺寸及重量:

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
