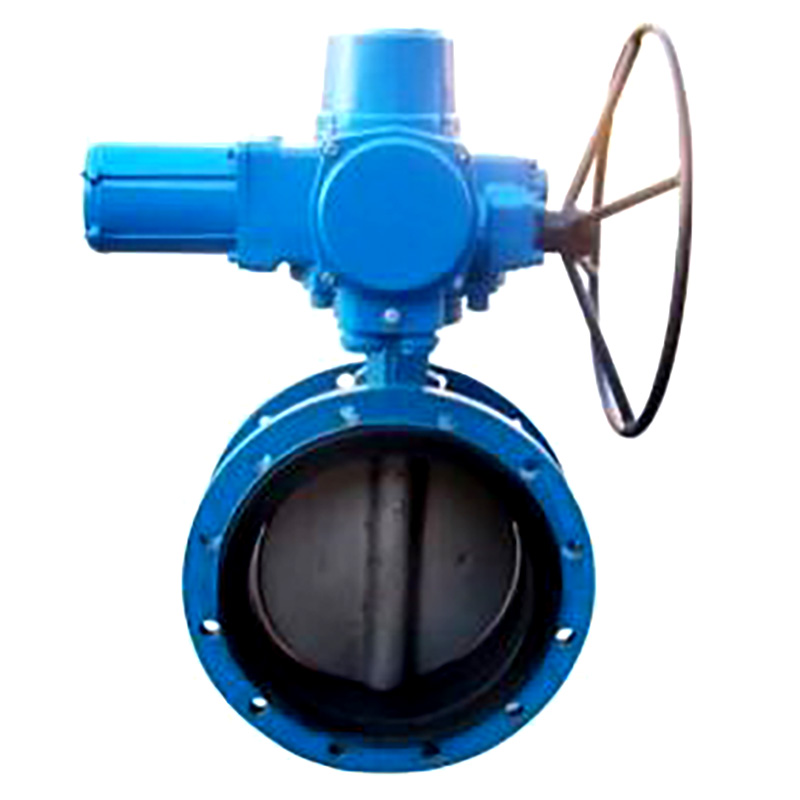

电动橡胶法兰蝶阀产品简介：
D941X电动橡胶法兰蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。
电动橡胶法兰蝶阀工作原理：
D941X电动橡胶法兰蝶阀是由角行程电动执行机构（0~90°部分回转）和软密封蝶阀整体通过机械连接，经过安装调试后共同组成。根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。
电动橡胶法兰蝶阀产品特点：
1、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。2、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
3、蝶板采用框架结构，强度高，过流面积大，流阻小。
4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
5、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
电动橡胶法兰蝶阀采用标准
☆设计标准:GB/T12238-1989☆法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78☆结构长度: GB/12221-1989☆压力试验：GB/T13927-1992;JB/T9092-1999
电动橡胶法兰蝶阀主要技术参数 ：
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力Ps(MPa)
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
电动橡胶法兰蝶阀主要零部件材料 ：
零件名称
材料
阀体
各种橡胶、聚四氟
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
球墨铸钢、铸钢、合金钢、不锈钢
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨
电动橡胶法兰蝶阀主要外形连接尺寸：
