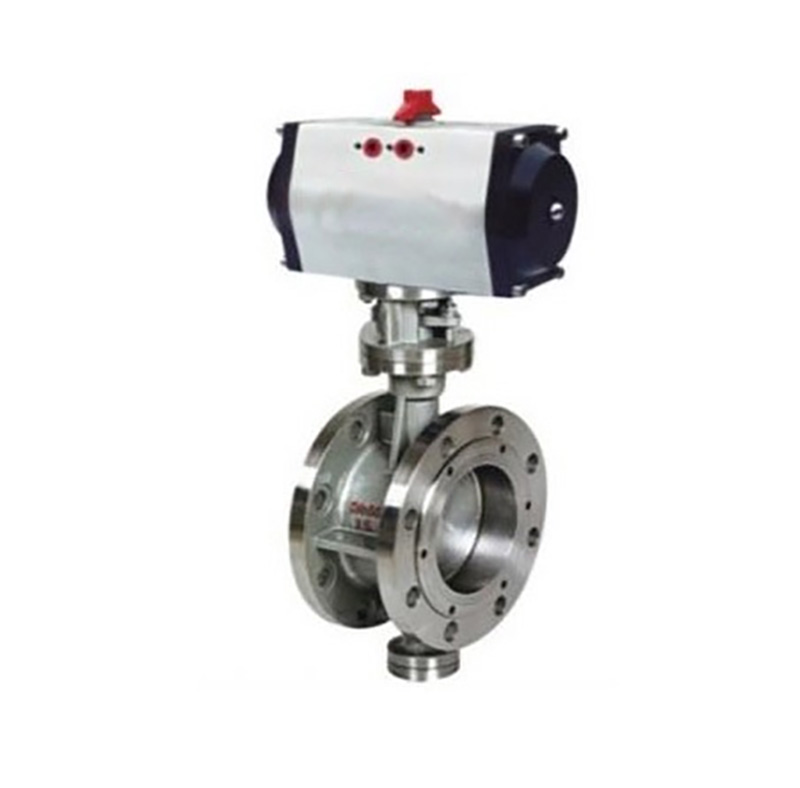

D643H法兰式硬密封气动蝶阀

产品介绍


法兰式硬密封气动蝶阀产品概述

法兰式硬密封气动蝶阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度的不锈钢制作，具有良好的耐腐蚀性。该阀阀体采用一个“U”型不锈钢密封圈，与经过抛光的蝶板三维偏心精密的接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到密封性能*佳的目的。

法兰式硬密封气动蝶阀产品特点

1、该阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；

2、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，耐高温、耐低温、耐腐蚀性，使用寿命长；

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小，且具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成，操作灵活、方便、省力、不受介质压力的高低影响。

法兰式硬密封气动蝶阀适用范围

法兰式硬密封气动蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的*佳装置。

法兰式硬密封气动蝶阀主要尺寸：

公称通径 DN（mm）	尺寸（mm）											执行器型号（仅供参考）
公称通径 DN（mm）	L	H	D(1.6)	D(2.5)	D(4.0)	D1(1.6)	D1(2.5)	D1(4.0)	n-d(1.6)	n-d(2.5)	n-d(4.0)	执行器型号（仅供参考）
50	108	112	165	165	165	125	125	125	4-18	4-18	4-18	GTD-65
65	112	115	185	185	185	145	145	145	4-18	8-18	8-18	GTD-80
80	114	120	200	200	200	160	160	160	8-18	8-18	8-18	GTD-80
100	127	138	220	235	235	180	190	190	8-18	8-22	8-22	GTD-100
125	140	164	250	270	270	210	220	220	8-18	8-26	8-26	GTD-115
150	140	175	285	300	300	240	250	250	8-22	8-26	8-26	GTD-125
200	152	200	340	360	375	295	310	320	12-22	12-26	12-30	GTD-160
250	165	243	405	425	450	355	370	385	12-26	12-30	12-33	GTD-190
300	178	250	460	485	515	410	430	450	12-26	16-30	16-33	AW13
350	190	280	520	555	580	470	490	510	16-26	16-33	16-36	AW17
400	216	305	580	620	660	525	550	585	16-30	16-36	16-39	AW17
450	222	350	640	670	685	585	600	610	20-30	20-36	20-39	AW20
500	229	380	715	730	755	650	660	670	20-33	20-30	20-42	AW20
600	267	445	840	845		770	770		20-36	20-39		AW28
700	292	480	910	960		840	875		24-36	24-42		AW35
800	318	530	1025	1085		950	990		24-39	24-48		AW35
900	330	580	1125	1185		1050	1090		28-39	28-48		AW40
1000	410	650	1255	1320		1170	1210		28-42	28-56		AW40
1200	470	760	1485	1530		1390	1420		32-48	32-56		AW40
