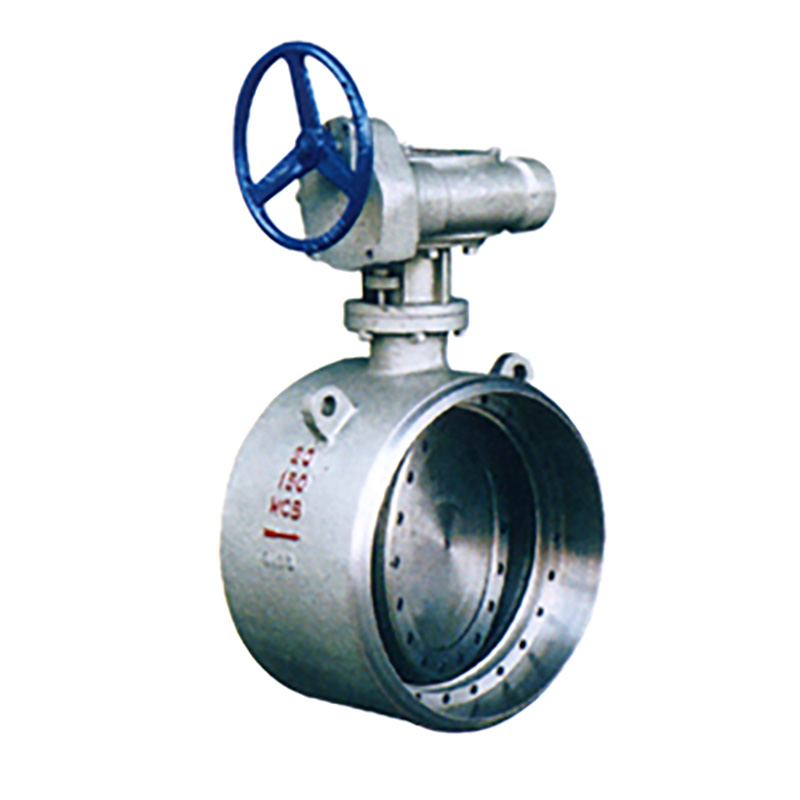

美标D363（H、W）对焊式硬密封蝶阀系列外形尺寸（C、P、R、V）
通 径
结 构 长 度
法兰外径
螺栓孔中心距
法兰 厚度
法兰孔数
孔 径
对夹式
法兰式
D
D1
C
Z
d
2"
43
108
152.4
120.6
19
4
2 1/2"
46
112
177.8
139.7
22
3"
48
114
190.5
24
4"
54
127
228.6
8
5"
56
140
254
215.9
6"
57
279.4
241.3
26
8"
64
152
342.9
298.5
28
10"
71
165
406.4
362
30
12
25
12"
81
178
482.6
431.8
32
14"
92
190
533.4
476.3
35
16"
102
216
596.9
539.8
37
16
18"
222
635
578
40
20"
229
698.5
20
24"
154
267
812.8
749.3
