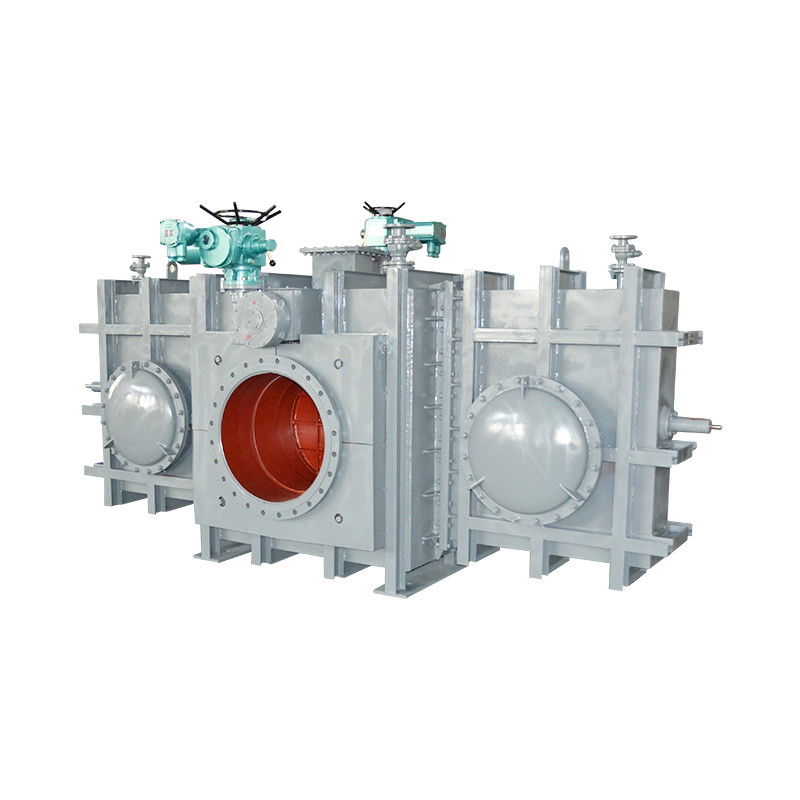

FF941X电动全封闭式插板阀

产品介绍


FF941X电动全封闭式插板阀主要由框架、阀板组成，工作时，连杆受电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

电动封闭式插板阀,FF941X电动封闭式插板阀主要性能:

公称压力MPa	0.05MPa	0.1 MPa	0.15 MPa	0.25 MPa
密封试验压力MPa	0.055 MPa	0.11 MPa	0.165 MPa	0.275 MPa
强度试验压力MPa	0.075 MPa	0.15 MPa	0.225 MPa	0.375 MPa
密封材料	丁腈橡胶	硅橡胶	氟橡胶	硬密封
适用温度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
适用介质	空气、煤气、含尘煤气
电源电压	380V.AC 50HZ

FF941X电动全封闭式插板阀主要外形及连接尺寸表

DN	D	D1	B	b	n-Φd	H	H1	L	F	M-ΦK	电动功率		质量（Kg）
DN	D	D1	B	b	n-Φd	H	H1	L	F	M-ΦK	走板	夹板	PN0.05/0.10	PN0.15/0.25
400	540	495	600	18	16-22	1250	510	2420	500	4-23	1.1	1.5	1080	1210
450	595	550	600	18	16-22	1380	560	2480	500	4-23	1.1	1.5	1160	1250
500	645	600	600	18	20-26	1600	600	2610	500	4-23	1.1	1.5	1250	1300
600	755	705	800	24	24-26	1750	680	2720	900	8-23	1.1	1.5	1315	1450
700	860	810	800	24	24-30	1884	720	2815	950	8-23	1.1	1.5	1585	1700
800	975	920	800	24	24-30	1970	800	3225	1045	8-23	1.5	2.2	1870	2050
900	1075	1020	800	24	24-30	2086	880	3640	1250	8-23	2.2	2.2	2350	2550
1000	1175	1120	800	24	28-30	2250	960	3940	1250	8-23	2.2	2.2	2850	3050
1200	1375	1320	1200	26	32-30	2837	1165	5930	1060	8-33	1.1	1.5	3537	3720
1400	1575	1520	1200	26	36-30	3057	1285	6530	1400	8-33	1.1	1.5	4370	4800
1600	1790	1730	1200	32	40-30	3257	1385	7130	1560	8-33	1.5	2.2	5200	5700
1800	1990	1930	1400	32	44-30	3400	1428	7730	1750	8-33	2.2	2.2	5940	6430
2000	2190	2130	1400	32	48-30	4010	1850	8400	1800	8-33	2.2	2.2	7180	7850
2200	2405	2340	1600	32	52-30	4110	1950	9050	1900	8-33	2.2	2.2	8430	9250
2400	2605	2540	1600	32	56-33	4365	2050	9600	2360	8-33	2.2	2.2	9760	10500
